RESUMEN

Levantamiento y modelado BIM de estaciones desaladoras con enfoque en infraestructuras hidráulicasEjecución del levantamiento y modelado paramétrico de instalaciones de desalación, orientado a digitalizar infraestructuras hidráulicas complejas y optimizar su gestión. La intervención incluyó la generación de modelos BIM estructurados, interoperables y adaptados a los flujos de trabajo de empresas operadoras. La aportación principal consistió en estandarizar y organizar la información técnica, facilitando la integración de la metodología BIM en sus procesos de innovación, mantenimiento y gestión operativa.

En DIMENSION-LAB nos complace haber colaborado en la mejora de la ingeniería de detalle de los proyectos de la empresa TAGUA. Es alentador ver grandes empresas implementando su propia estrategia BIM, en este caso de la mano de su BIM Manager y el equipo de ingeniería. Con este proyecto, consideramos que hemos aportado un valor significativo al plan ya que nos hemos enfrentado y resuelto con varios problemas. Estas aportaciones, junto con los desarrollos internos de TAGUA en la gestión de la información y el mapeo de parámetros, estamos seguros de que marcarán una trayectoria exitosa en la Industria 4.0.

OBJETIVOS Y USOS BIM

El objetivo principal era dar comienzo a un programa de implementación BIM en la empresa TAGUA. Con este piloto, se han comenzado a desarrollar herramientas y contenido que podrá utilizar la empresa en el futuro para realizar instalaciones de mayor tamaño o gestionar su mantenimiento, así como revisar la consistencia de las decisiones tomadas en cuanto a la información alfanumérica que contendrán los modelos BIM.

PROYECTO SCAN TO BIM

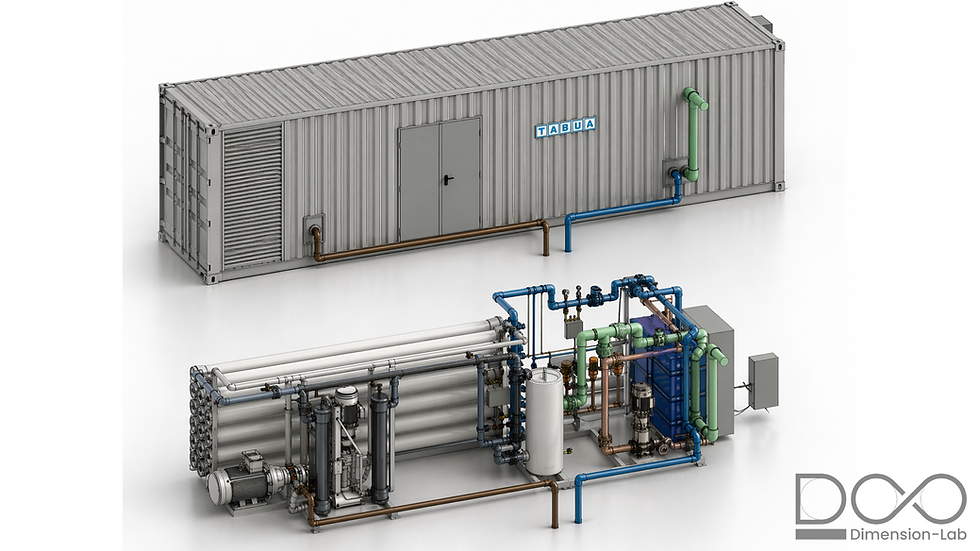

Este proyecto consiste en la creación de una representación digital precisa de una planta desalinizadora con una capacidad de producción de 1.000 m³/día. El escaneo en campo se realizó utilizando tecnología láser 3D, y nosotros, en  DIMENSION-LAB, desarrollamos el modelo BIM. El resultado es una imagen real y detallada de la planta, que permitirá a TAGUA replicar digitalmente las instalaciones y optimizar los diseños futuros.

BENEFICIOS DE SCAN TO BIM

• Optimización de Diseños: Con la obtención de modelos digitales precisos desarrollados por  DIMENSION-LAB, TAGUA puede mejorar y optimizar los diseños de futuras instalaciones.

• Integración con GMAO: Al integrar estos modelos en la plataforma de Gestión de Mantenimiento Asistido por Ordenador (GMAO) de TAGUA, se facilita la planificación y seguimiento de las tareas de mantenimiento.

• Eficiencia en el Mantenimiento: Los Técnicos de Mantenimiento de TAGUA ahora tienen acceso a entornos digitales que reflejan fielmente las instalaciones reales, simplificando su trabajo diario.

COMUNICACIÓN Y DESARROLLO DEL PROYECTO

 La colaboración entre  DIMENSION-LAB y TAGUA ha sido fundamental para el éxito del proyecto SCAN to BIM. Utilizamos videoconferencias para la coordinación continua y empleamos las nubes de puntos aportadas por el topógrafo Fran Moreno, a través de la aplicación True View de Leica, que nos permitió medir y dejar comentarios de forma muy ágil.

Gracias a las tablas de datos aportadas por el BIM manager de TAGUApudimos controlar la nomenclatura y codificación de los elementos, asegurando la consistencia y precisión en la gestión de la información. Después de mucho trabajo, innovación y colaboración, hemos logrado un modelo BIM de alta calidad que refleja con precisión la realidad de las instalaciones de TAGUA.

Recomendaciones y Observaciones

Es fundamental tener en cuenta la importación de piezas de fabricación dentro de los modelos, ya que si no se optimizan estos objetos, el modelo BIM será menos manejable.

La implementación de la metodología BIM representan un avance significativo para TAGUA. No solo están mejorado la precisión y eficiencia de sus proyectos y operaciones, sino que también fortalecerán sus capacidades tecnológicas para enfrentar los desafíos futuros. Agradecemos a todos los involucrados, especialmente al equipo de TAGUA, por su dedicación y compromiso en hacer de este proyecto una realidad y de contar con DIMENSION-LAB para acompañarles en este proyecto.
