LEVEL OF ... LOD

¿QUÉ HACER CUANDO TE PIDEN UN LOD XXX?

El LOD se ha definido de tantas maneras que ahora resulta muy difícil sacar conclusiones, Algunos sitios lo definen como LOD+LOI (el nivel de definición + el nivel de información). Otros diferencian entre el LOD como nivel de detalle de los elementos y LOD como nivel de desarrollo del proyecto, etc. Todas estas definiciones han creado un lio tremendo, pero desgraciadamente muy útil para que podamos entender el alcance de la definición de un modelo BIM.


Lo primero que debemos entender es que pedir un LOD determinado para todos los elementos de un proyecto resulta en la mayoría de los casos comunes, un disparate.

El alcance de un proyecto BIM no debería determinarse en función de su LOD sino de sus usos y objetivos BIM estableciendo un LOD a cada categoría constructiva de manera coherente, y expresando la información que debemos integrar con ayuda del BEP. No obstante, pocas empresas pueden abarcar estos usos y objetivos sin realizar una gran inversión en, formación, software, recursos humanos e informáticos. Por lo que debemos simplificar el proceso o vamos a liar aun más el lio que tenemos y dar comienzo a una revolución anti-BIM.


Es frustrante cuando leemos requerimientos BIM que piden un LOD XXX según BIM FORUM y que desarrolles un Pre BEP, como si fuera agradable complicar tu propio trabajo sin que te lo especifiquen. ¿Por no tenemos pre-BEP genéricos en España que sean proporcionales a los proyectos estándar? Por lo general estamos obligados a seguir la ISO 19650, pero a ver quién es el valiente que se la compra, se la lee y la aplica a su próximo proyecto.

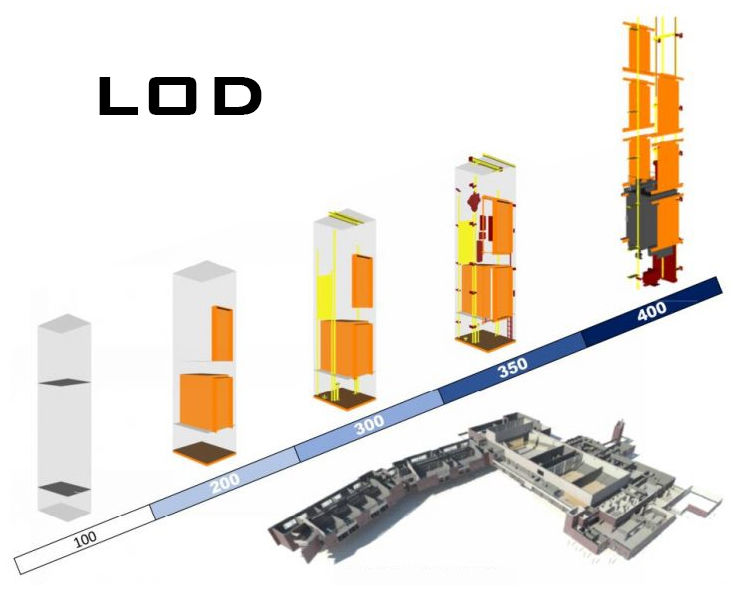

Dado que sigo escuchando LOD 500 y LOD 600 por ahí como si se tratase de pedir "extra de caramelo" hemos traducido las definiciones oficiales de BIM-Fórum según las especificaciones de Abril 2019:



LOD 100

Definición BIMForum: El elemento del modelo puede representarse gráficamente en el modelo con un símbolo u otra representación genérica, pero no satisface los requisitos del LOD 200. Se puede obtener información relacionada con el Elemento Modelo (es decir, costo por metro cuadrado, tonelaje de conductos, etc.) de otros elementos del modelo.

Interpretación BIMForum: los elementos LOD 100 no son representaciones geométricas. Los ejemplos son información adjunta a otro modelo, elementos o símbolos que muestran la existencia de un componente, pero no su forma, tamaño o ubicación precisa. Cualquier información derivada de Los elementos LOD 100 deben considerarse aproximados.


LOD 200

Definición BIMForum: El elemento de modelo se representa gráficamente dentro del modelo como un sistema genérico, objeto o ensamblaje con cantidades aproximadas, tamaño, forma, ubicación y orientación. La información no gráfica también se puede adjuntar al elemento de modelo.

Interpretación de BIMForum: en este LOD, los elementos son marcadores de posición genéricos. Pueden ser reconocibles como los componentes que representan, o pueden ser volúmenes para reserva de espacio. Cualquier información derivada de elementos LOD 200 debe ser considerada aproximado.


LOD 300

Definición BIMForum: El elemento de modelo se representa gráficamente dentro del modelo como un sistema, objeto o ensamblaje específico en términos de cantidad, tamaño, forma, ubicación y orientación. La información no gráfica también se puede adjuntar al elemento de modelo.

Interpretación de BIMForum: la cantidad, el tamaño, la forma, la ubicación y la orientación del elemento tal como se diseñó se pueden medir directamente desde el modelo sin hacer referencia a información no modelada, como notas o llamadas de dimensión. El origen del proyecto está definido y el elemento se ubica con precisión con respecto al origen del proyecto.


LOD 350

Definición BIMForum: El elemento de modelo se representa gráficamente dentro del modelo como un sistema, objeto o ensamblaje específico en términos de cantidad, tamaño, ubicación, orientación y colisiones con otros sistemas de construcción. La información no gráfica también puede adjuntarse al Modelo Elemento.

Interpretación de BIMForum. Se modelan las partes necesarias para la coordinación del elemento con elementos cercanos o adjuntos. Estas partes incluirá elementos tales como soportes y conexiones. La cantidad, el tamaño, la forma, la ubicación y la orientación del elemento tal como se diseñó. se puede medir directamente desde el modelo sin hacer referencia a información no modelada, como notas o llamadas de dimensión.


LOD 400

Definición BIMForum: El elemento de modelo se representa gráficamente dentro del modelo como un sistema, objeto o ensamblaje específico en términos de tamaño, forma, ubicación, cantidad y orientación con información de detalle, fabricación, montaje e instalación. La información no gráfica también puede se adjuntan al elemento de modelo.

Interpretación de BIMForum. Un elemento LOD 400 se modela con suficiente detalle y precisión para la fabricación de la Componente. La cantidad, tamaño, forma, ubicación y orientación del elemento tal como se ha diseñado se puede medir directamente desde el modelo sin hacer referencia a información no modelada, como notas o llamadas de dimensión.


LOD 500

Definición BIMForum: El Elemento de Modelo es una representación verificada en obra en términos de tamaño, forma, ubicación, cantidad y orientación. La información no gráfica también se puede adjuntar a los elementos del modelo.

Interpretación de BIMForum. Dado que LOD 500 se relaciona con la verificación de obra y no es una indicación de progresión a un nivel superior de modelo geometría del elemento o información no gráfica, esta Especificación no la define ni ilustra.


En nuestro próximo post, propondremos nuestra propia interpretación de como podrían aplicarse los LOD de una forma más practica y progresiva.
